1. Principio de extinción del arco

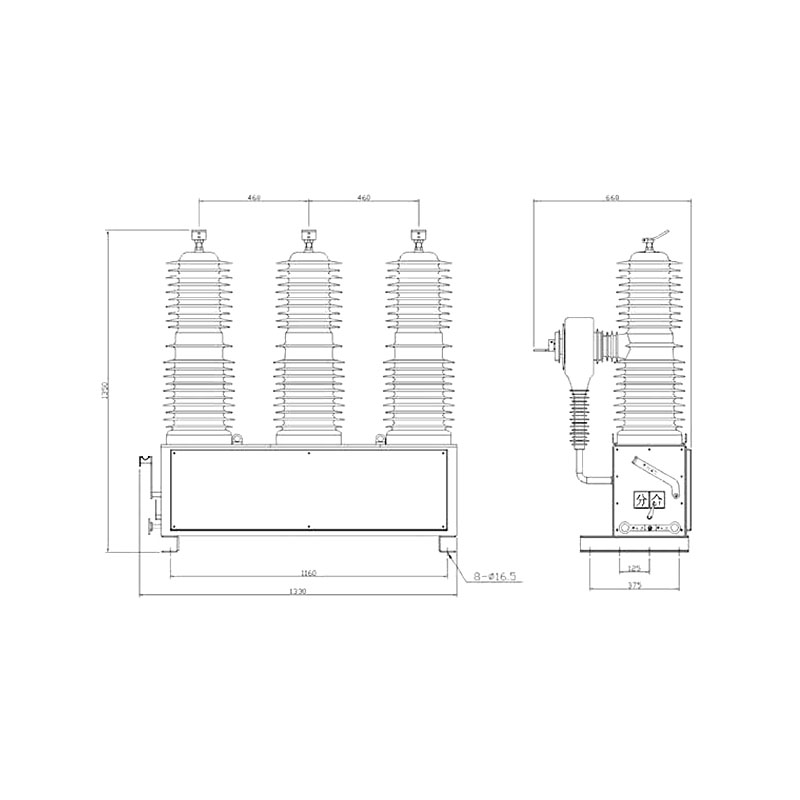

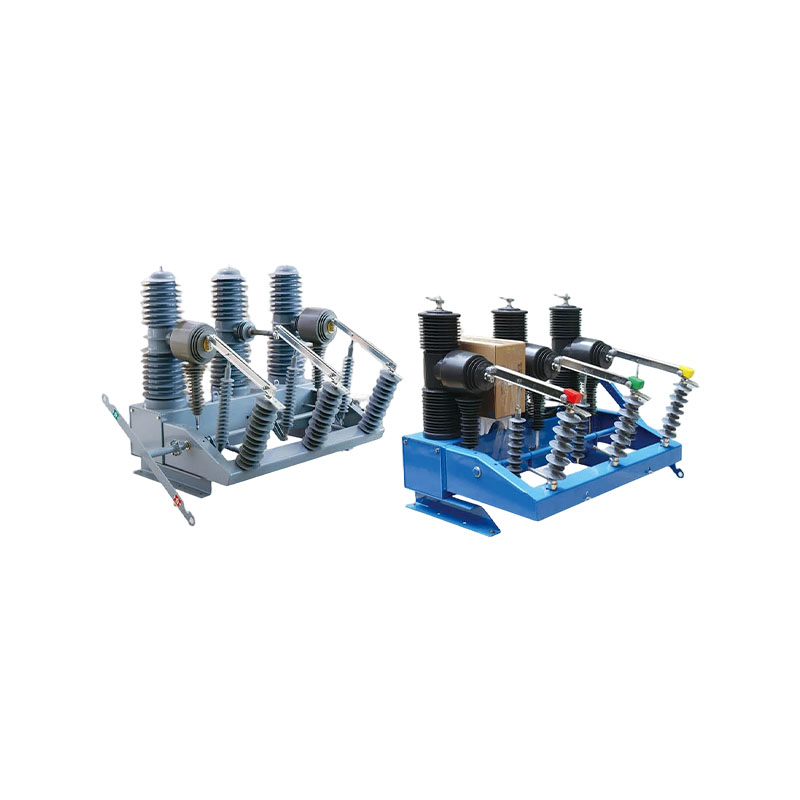

El disyuntor de vacío de alto voltaje para exteriores ZW32-40.5 adopta un interruptor de vacío, que utiliza vacío de alto vacío como medio aislante y de extinción del arco. Cuando los contactos móviles y estacionarios se separan bajo la acción del mecanismo operativo mientras están energizados, se genera un arco de vacío entre los contactos. Mientras tanto, la estructura de contacto especial forma un campo magnético longitudinal adecuado dentro del espacio de contacto, manteniendo el arco de vacío en un estado difuso y permitiendo que el arco se queme uniformemente en la superficie de contacto para mantener un voltaje de arco bajo. Cuando la corriente cruza naturalmente el cero, los iones residuales, los electrones y el vapor metálico se recombinan o se condensan en las superficies de contacto y los escudos en microsegundos. La rigidez dieléctrica del espacio del interruptor se restablece rápidamente, extinguiendo el arco y rompiendo el circuito. Controlado por el campo magnético longitudinal, el arco de vacío permite que el disyuntor proporcione un rendimiento de interrupción de corriente fuerte y estable.
2. Almacenamiento de energía del motor
El motor envía torque al piñón del mecanismo, que se transmite a la rueda dentada grande en el eje principal, lo que hace que el brazo de manivela gire y cargue el resorte de cierre. Cuando el tornillo del brazo de la manivela presiona el interruptor de límite, se corta el suministro de energía del motor, completando el almacenamiento de energía del resorte.
3. Almacenamiento de energía manual
La rotación manual del eje de salida del mecanismo transmite torsión a través del piñón al engranaje grande completamente engranado, lo que hace que el brazo de manivela gire y cargue el resorte de cierre.
4. Operación del solenoide de cierre
Después de que el mecanismo recibe la señal de cierre, el núcleo móvil del solenoide de cierre se mueve hacia arriba y empuja la varilla de disparo de cierre hacia arriba, girando el semieje de cierre en sentido contrario a las agujas del reloj y liberando la restricción del pestillo de cierre. Mientras tanto, el rodillo presiona el pestillo de cierre y gira en sentido antihorario para liberar la retención de almacenamiento de energía. Impulsada por la tensión del resorte de cierre, la leva en el eje principal golpea el balancín en el eje de almacenamiento de energía manual (eje de salida) y transmite movimiento al interruptor a través de la biela, completando la operación de cierre.
5. Operación manual
La rotación manual de la horquilla montada en el semieje de cierre hace girar el semieje en sentido contrario a las agujas del reloj, logrando el mismo efecto que la operación de cierre por solenoide.
6. Operación de recierre
Una vez que el mecanismo libera la energía del resorte y completa el cierre, se recarga automáticamente en el estado cerrado. Una vez finalizado el almacenamiento de energía, el mecanismo permanece en estado cerrado y cargado y admite el cierre automático al recibir una señal de comando válida.
7. Operación del solenoide de apertura
Después de que el mecanismo recibe la señal de apertura, el núcleo móvil del solenoide de apertura se mueve hacia arriba y empuja la varilla de disparo de apertura hacia arriba, girando el semieje de apertura en sentido contrario a las agujas del reloj y liberando la restricción del pestillo de apertura. Mientras tanto, el pestillo de apertura es empujado por el rodillo y gira en sentido antihorario. El balancín gira en sentido antihorario bajo el empuje del resorte de apertura interno, completando la operación de apertura.
8. Operación manual
La rotación manual de la horquilla montada en el semieje de apertura hace girar el semieje en sentido contrario a las agujas del reloj, logrando el mismo efecto que la operación de apertura del solenoide.
9. Operación de disparo por sobrecorriente
Cuando la corriente de disparo especificada fluye a través de la bobina del disparador de sobrecorriente, el electroimán actúa y la varilla de empuje acciona la palanca de disparo. Esto hace girar el semieje de apertura en el sentido contrario a las agujas del reloj y libera la restricción del pestillo de apertura, produciendo la misma acción que la apertura del solenoide y completando el disparo por sobrecorriente del disyuntor.
