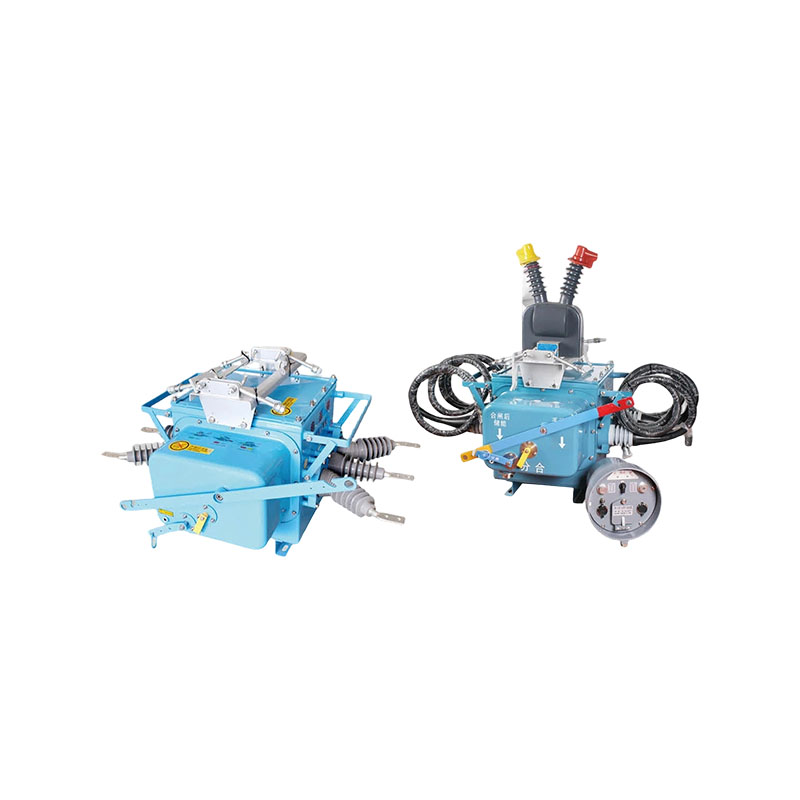

  • FZW28-12F Interruptor de carga de vacío de alto voltaje para exteriores
  • FZW28-12F Interruptor de carga de vacío de alto voltaje para exteriores
  • Designación del modelo
  • Características funcionales
  • Especificaciones técnicas (ver tabla)
  • Dimensiones de contorno e instalación

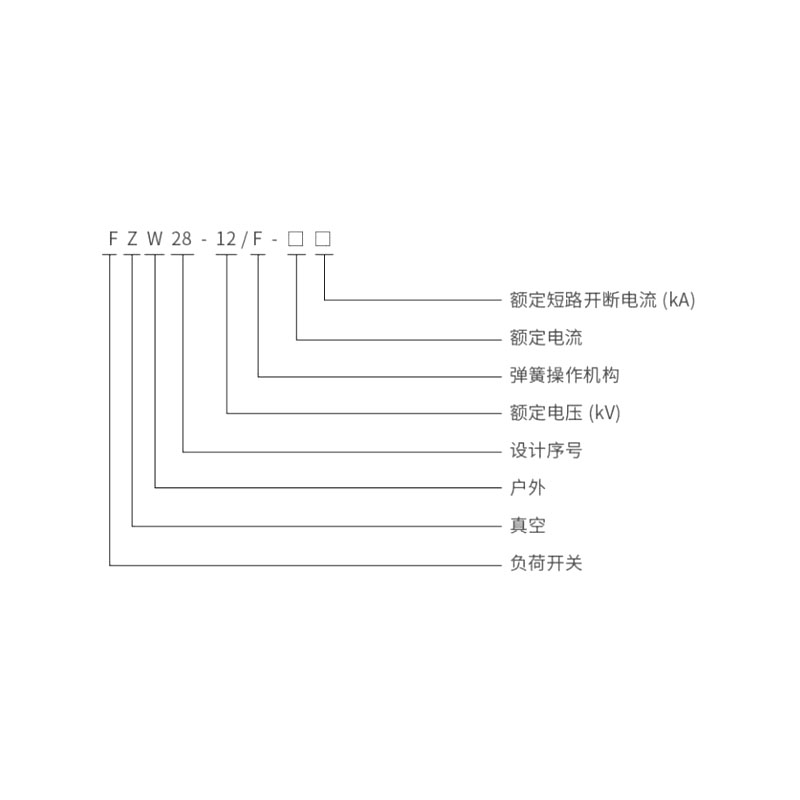

100004-5odb Designación del modelo
Corriente nominal de ruptura de cortocircuito (kA)
Corriente nominal
F Mecanismo de operación de resorte
12 Tensión nominal (kV)
28 Número de serie del diseño
W al aire libre
Z vacío
F Interruptor de carga

Bloqueo automático para fallas de cortocircuito de interfase: cuando ocurre una falla de cortocircuito de interfase en una línea secundaria de usuario, el interruptor de límite se dispara y bloquea inmediatamente después de que se dispara el disyuntor de la subestación o la protección del reconectador. Después de que la subestación se vuelve a cerrar, otros usuarios de la rama en la línea de alimentación reanudan rápidamente el suministro de energía.
Ubicación rápida de fallas: después de que un accidente en un ramal de un usuario hace que funcione la protección del interruptor de límite, el usuario responsable queda desenergizado y reporta activamente la información del incidente. La compañía eléctrica envía personal al lugar para investigar la causa del accidente a través de una PDA o un módulo de comunicación.
Aislamiento automático de falla a tierra monofásica: cuando ocurre una falla a tierra monofásica en una línea secundaria del usuario, el interruptor de límite se dispara automáticamente. Otros usuarios de la sucursal en la subestación y en la línea de alimentación no sentirán la ocurrencia de la falla. Este interruptor puede lograr las siguientes funciones: protección instantánea, protección contra sobrecorriente, reconexión de tres disparos, grabación de eventos, protección de corriente de irrupción, protección de secuencia cero, reloj en tiempo real, aceleración posterior a la reconexión, consulta de estado en tiempo real, control inteligente de PDA, configuración de valores local/remota, informe de fallas activas y funciones de mensajes cortos GSM.

No. Artículo Unidad Datos
01 Tensión nominal kV 12
02 Frecuencia nominal Hz 50
03 Nivel de aislamiento nominal Tensión soportada por impulso de relámpago kV 75/85 (entre contactos)
Tensión soportada por impulso de relámpago (Peak) Prueba seca 42/48 (entre contactos)
Prueba húmeda 34
04 Corriente nominal A 630
05 Corriente y duración nominales de resistencia a corto plazo ka/2s 16
06 Corriente nominal máxima soportada ka 40
07 Corriente nominal de cierre de cortocircuito ka 40
08 Vida mecánica veces 10000
09 Peso neto kilogramos 210

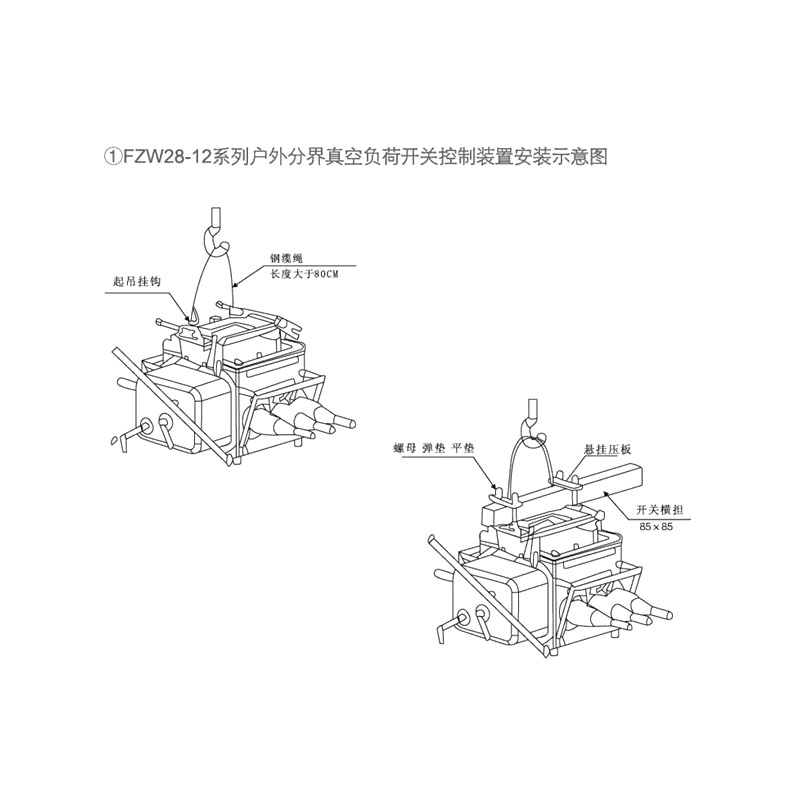

Diagrama de instalación del dispositivo de control del interruptor de carga de vacío de límite exterior serie FZW28-12
100022-zLMM 1 Gancho de elevación
2 Cable de acero
3 Longitud superior a 80 CM
4 Perno, arandela elástica, arandela plana
5 Placa de suspensión
6 Brazo cruzado del interruptor (65x65)

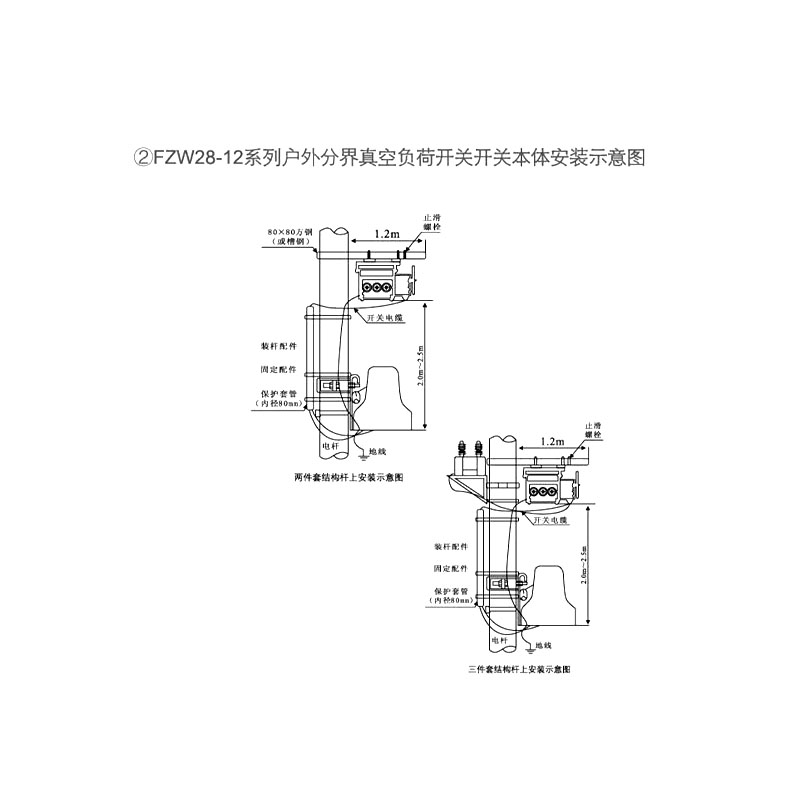

Diagrama de instalación del cuerpo del interruptor de carga de vacío de límite exterior serie FZW28-12
100013-dQ5A A Acero 60×60×5 (o canal de acero)
B Accesorios de sujeción de postes
C Accesorios de fijación
D Funda protectora (diámetro interior 60 mm)
E Diagrama de montaje en poste de estructura de dos piezas
F Diagrama de montaje en poste de estructura de tres piezas
G Terminal superior
H Terminal inferior
I 1,2 m
J Perno
K Cuerpo del interruptor
L Cable de suspensión
