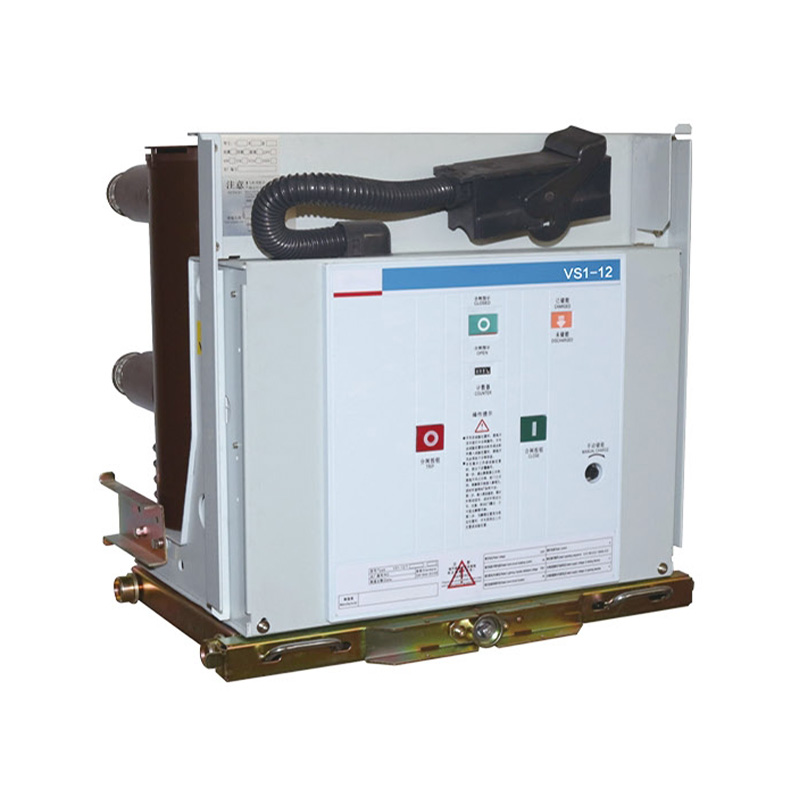

  • ZN63(VS1)-12 Disyuntor de vacío de alto voltaje interior fijo/de carro de mano
  • ZN63(VS1)-12 Disyuntor de vacío de alto voltaje interior fijo/de carro de mano
  • ZN63(VS1)-12 Disyuntor de vacío de alto voltaje interior fijo/de carro de mano
  • ZN63(VS1)-12 Disyuntor de vacío de alto voltaje interior fijo/de carro de mano
000022 Designación del modelo
ZN Disyuntor de vacío interior
63(VS1) Número de serie del diseño
12 Tensión nominal (kV)
□ Código del mecanismo operativo: G significa tipo sellado sólido
□ Corriente nominal
□ Corriente nominal de corte en cortocircuito (kA)

1. Temperatura ambiente: no superior a 40°C ni inferior a -10°C (se permite almacenamiento y transporte a -30°C).
2. Altitud: no superior a 1000 m. (Si se utiliza a mayor altitud, el nivel de aislamiento nominal deberá aumentarse en consecuencia).
3. Humedad relativa: promedio diario no mayor al 95%; presión de vapor saturado promedio diario no superior a 2,2×10^-3 MPa, promedio mensual no superior a 1,8×10^-3 MPa.
4. Intensidad sísmica: no superior al Grado 8.
5. Lugares libres de incendios, riesgos de explosión, contaminación severa, corrosión química y vibraciones severas.

No. Artículo Unidad Datos
01 Tensión nominal kV 12
02 Tensión máxima de funcionamiento kV 12
03 Corriente nominal A 630
1250
630 1250 1250 1600
1600 2000 2000 2500
2500 3150 3150 4000
04 Corriente nominal de corte en cortocircuito (corriente nominal de estabilidad térmica - rseñora) ka 20/25 31.5 40
05 Corriente nominal de cierre de cortocircuito (pico) ka 50/63 80 100
06 Corriente nominal máxima soportada (corriente nominal de estabilidad dinámica - pico) ka 50/63 80 100
07 Tensión nominal de resistencia a cortocircuitos 4S ka 20/25 31.5 40
08 Nivel de aislamiento nominal Tensión soportada de trabajo (antes y después de la rotura nominal)/tensión soportada de frecuencia industrial de 1 min. kV A tierra 42 (a través de los contactos abiertos 48)
Tensión soportada de impulso (antes y después de la rotura nominal) / pico de tensión soportada de impulso de rayo nominal A tierra 75 (a través de los contactos abiertos 85)
09 Tiempo nominal de estabilidad térmica s 4
10 Secuencia de operación nominal O-0.3s-CO-180s-CO
11 Vida mecánica veces 20000
12 Número nominal de operaciones de corte de corriente de cortocircuito veces 50
13 Tensión nominal de cierre del mecanismo operativo (CC) V CA, CC 110, 220
14 Tensión nominal de apertura del mecanismo operativo (CC) V CA, CC 110, 220
15 Brecha de contacto milímetros 11±1
16 Sobrecarrera (longitud de compresión del resorte de contacto) milímetros 3,5±0,5
17 Tiempo de rebote de apertura/cierre trifásico señora ≤ 2
18 Tiempo de rebote de cierre de contacto señora t ≤ 2
19 Velocidad media de apertura m/s 0,9 ~ 1,2
Velocidad media de cierre m/s 0,5~0,8
20 Horario de apertura a máxima tensión de funcionamiento s ≤ 0,05
21 a tensión mínima de funcionamiento ≤ 0,08
22 hora de cierre s 0.1
23 Resistencia del circuito principal de cada fase. µΩ 630 ≤ 50 1250 ≤ 45
24 Espesor de desgaste acumulativo permitido de contactos fijos y móviles milímetros 3
Las dimensiones entre paréntesis son para un espaciamiento de fases de 275 mm
