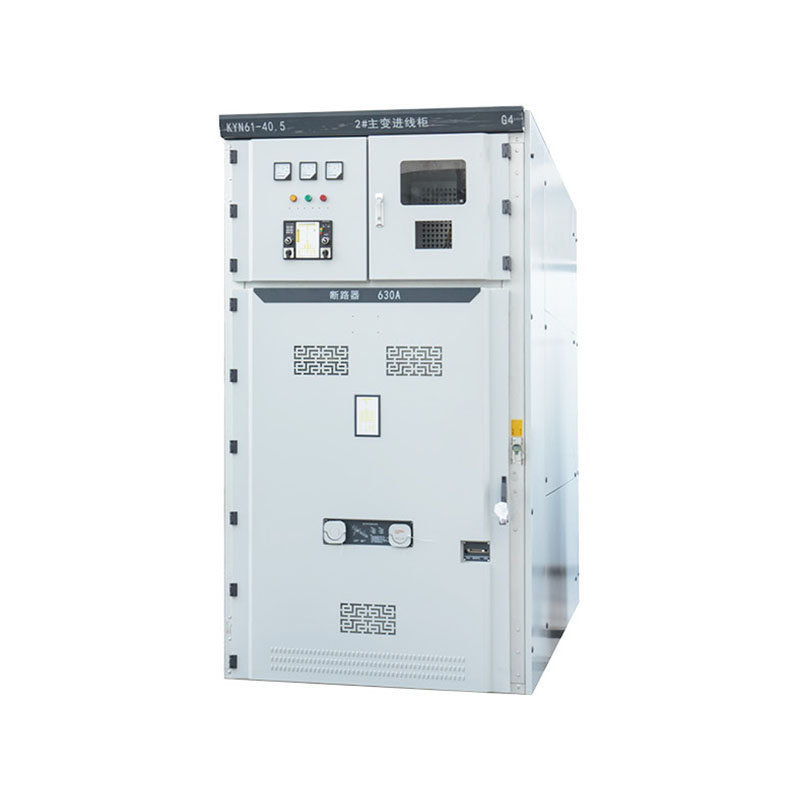

  • KYN61-40.5(Z) Aparamenta de CA removible blindada y cerrada de metal
  • KYN61-40.5(Z) Aparamenta de CA removible blindada y cerrada de metal
  • Designación del modelo
  • Condiciones normales de servicio
  • Principales parámetros técnicos
  • Instalación del cuadro
  • Dimensiones generales
  • Diagrama de estructura del equipo

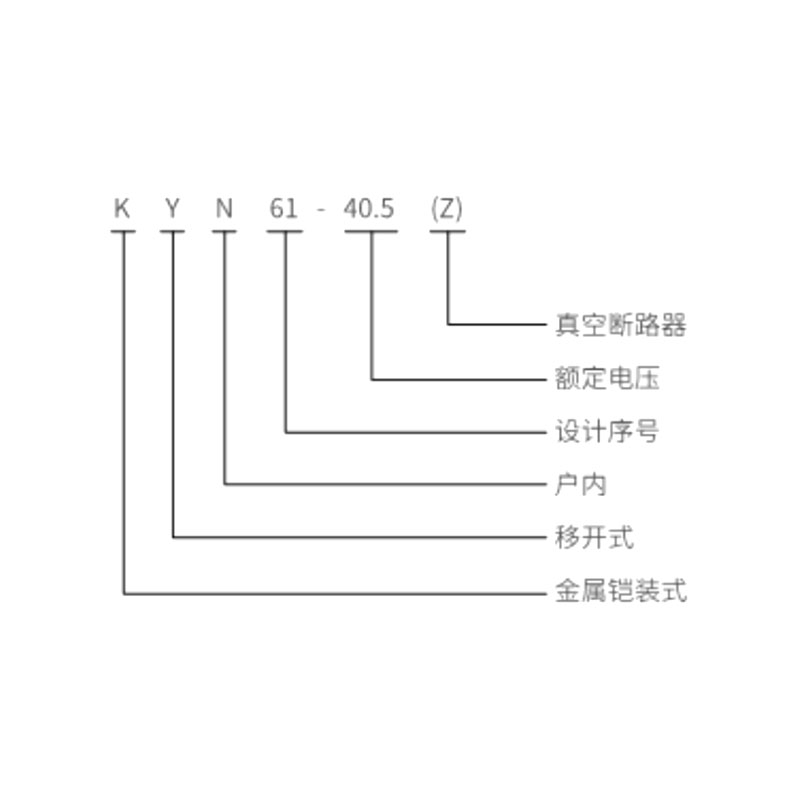

200021 Designación del modelo
K Tipo revestido de metal
Y Tipo extraíble
N interior
61 Número de serie del diseño
40.5 Tensión nominal
(Z) Disyuntor de vacío
  • Temperatura del aire ambiente: Máxima 40°C, mínima −15°C.
  • Humedad relativa: La humedad relativa promedio diaria no deberá exceder el 95%.
  • Presión de vapor de agua: El promedio diario no deberá exceder los 2,2 kPa.
  • Humedad relativa: El promedio mensual no deberá exceder el 90%.
  • Presión de vapor de agua: La media mensual no excederá los 1,8 kPa.
  • Altitud: No superior a 1000 m sobre el nivel del mar.
  • Intensidad sísmica: No superior a 8 grados.
  • Aire circundante: Libre de contaminación significativa como gases corrosivos o inflamables, vapor de agua, etc.
  • Sin vibraciones violentas.
  • Para uso en condiciones que excedan las condiciones de servicio normales especificadas en GB 3906, se requiere consulta con el fabricante.

Principales parámetros técnicos de los equipos de conmutación en vacío

Nombre Unidad Valor
Tensión nominal kV 40.5
Corriente nominal A 1250 1600 2000
Frecuencia nominal Hz 50
Corriente nominal de resistencia de corta duración ka 20 25 31,5
Corriente nominal máxima soportada ka 50 63 80
Voltaje soportado de frecuencia de potencia nominal kV 95/1min
Tensión nominal soportada por impulso de relámpago kV 185
Duración nominal del cortocircuito s 4
Grado de protección IP3X


Principales parámetros técnicos del disyuntor en vacío (traducción al inglés)

Nombre Unidad Valor
Tensión nominal kV 40.5
Frecuencia nominal Hz 50
Voltaje soportado de frecuencia de potencia nominal kV 95/1min
Tensión nominal soportada por impulso de relámpago kV 185
Corriente nominal A 1250, 1600, 2000
Corriente nominal de resistencia de corta duración ka 20, 25, 31,5
Corriente de ruptura nominal de cortocircuito ka 20, 25, 31,5
Corriente nominal máxima soportada ka 50, 63, 80
Duración nominal del cortocircuito s 4
Hora de apertura señora 30 ≤ t ≤ 60
Hora de cierre señora 50 ≤ t ≤ 100
Operaciones nominales de interrupción de cortocircuitos veces 20
Vida mecánica veces 10000
Clase de protección IP43

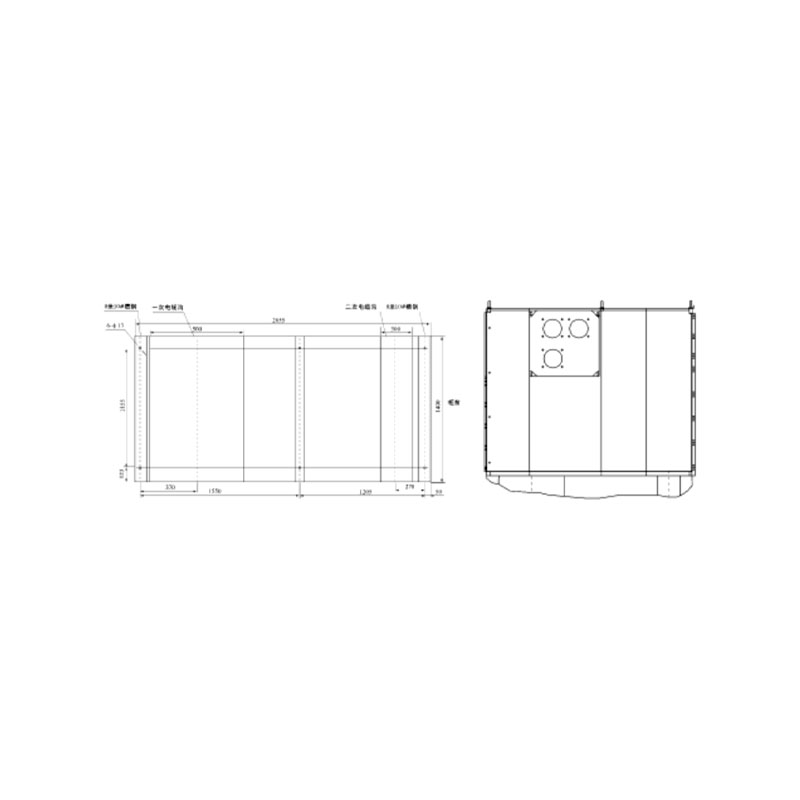

200012 1. Altura de la sala eléctrica: ≥4500 mm.
2. Distancia entre la parte trasera del cuadro y la pared: ≥1500 mm.
3. Planitud del marco de cimentación: ≤1 mm/m.
4. La parte del acero del canal de cimentación empotrado que sobresalga del suelo no deberá exceder los 3 mm.
5. La aparamenta se puede fijar a la base mediante pernos o soldadura.
6. Peso aproximado del cuadro: 1800 kg.
7. Ancho del pasillo de operación del cuadro (una sola fila): ≥3000 mm; doble hilera (cara a cara): ≥4000 mm.

altura 2650 milímetros
Ancho Corriente nominal ≤1600 A 1400 milímetros
Profundidad Entrada/salida de cables 2870 milímetros
Profundidad Entrada/salida aérea 2950mm

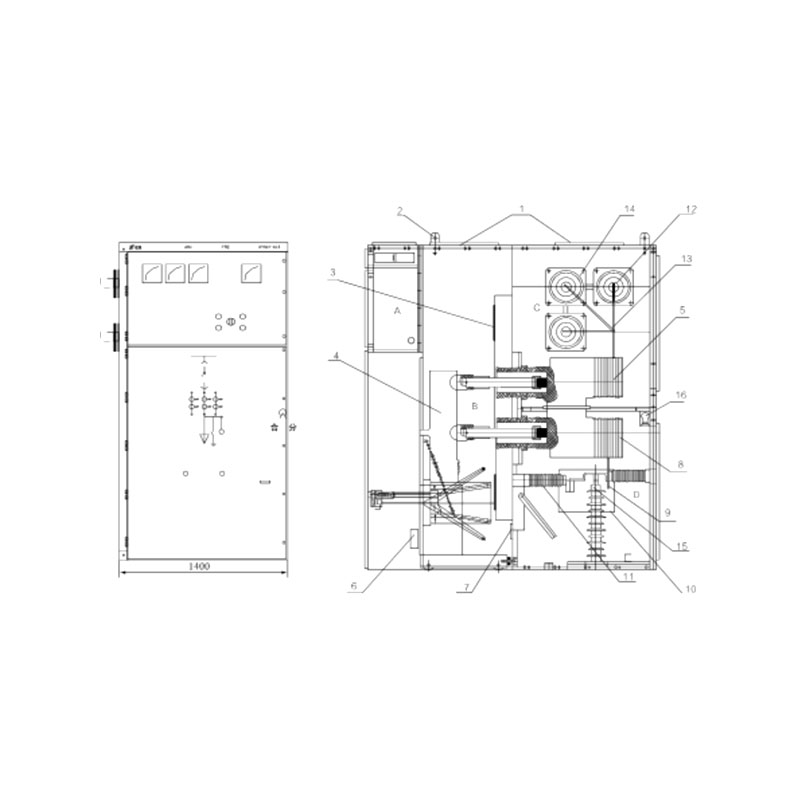

200003 A. Compartimento de instrumentos 7. Dispositivo de calefacción
B. Compartimiento del disyuntor 8. Transformador de corriente
C. Compartimiento de la barra colectora 9. cable
D. Compartimento para cables 10. Panel aislante
E. Compartimento de barra colectora auxiliar 11. Interruptor de puesta a tierra
1. Placa de presión 12. Barra colectora principal
2. Anillo de suspensión 13. Barra colectora de rama
3. Obturador 14. Manga aislante
4. Disyuntor 15. Pararrayos contra sobretensiones
5. Cuadro de contacto 16. Iluminación
6. Enchufe secundario
