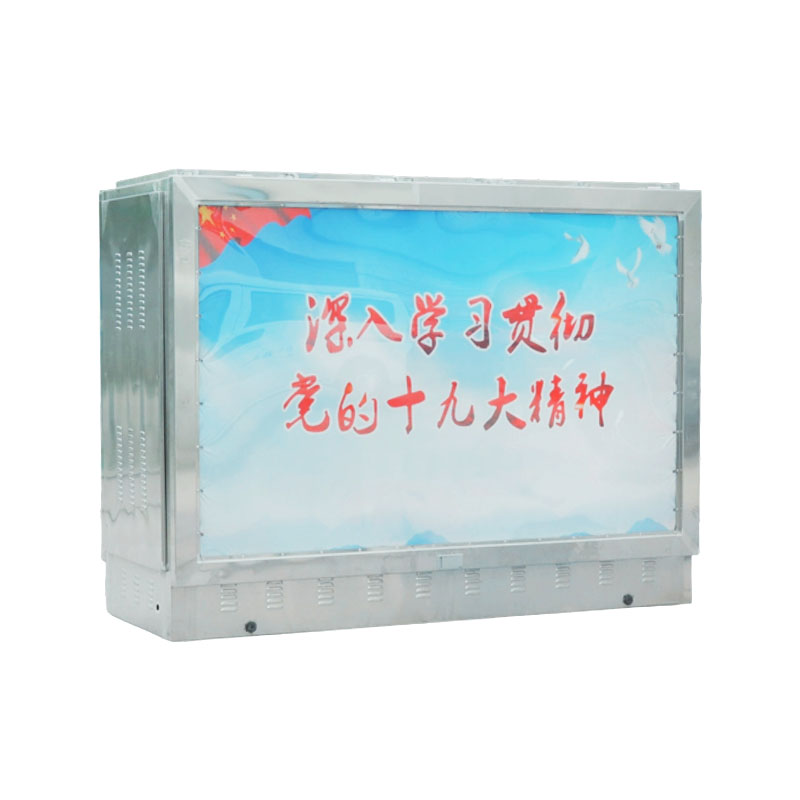

  • Subestación subterránea YBD1-12/0.4
  • Subestación subterránea YBD1-12/0.4
  • Condiciones normales de servicio
  • Características estructurales
  • Ventajas de rendimiento
  • Parámetros técnicos

1. Altitud: La altitud no excederá los 1000 m.
2. Temperatura ambiente: Temperatura máxima: 40°C; temperatura mínima: -30°C.
3. Humedad Relativa: A 25°C, la humedad relativa del aire no excederá el 95% y el promedio mensual no excederá el 90%.
4. Entorno de instalación: El lugar de instalación deberá estar libre de contaminación evidente, gases explosivos o corrosivos y polvo. El sitio de instalación estará libre de vibraciones e impactos severos y no estará ubicado en un área baja.
5. Condiciones especiales de servicio: Otras condiciones de servicio más allá de las condiciones de servicio normales anteriores deberán cumplir con las disposiciones de GB1094.1, GB/T11022, GB/T14048.1 y GB7251.1.

Todos los equipos de la subestación prefabricada totalmente subterránea se instalan dentro de un recinto totalmente sellado. El gabinete está dividido internamente en un compartimiento de aparamenta de alto voltaje, un compartimiento de transformador y un compartimiento de aparamenta de bajo voltaje. Cada compartimento está equipado con dispositivos de iluminación y el cuadro está equipado con dispositivos de ventilación forzada y control de temperatura, dispositivos de calefacción y otros equipos.
Todo el equipo anterior está instalado bajo el nivel del suelo. Su equipamiento interno es el mismo que el de una subestación prefabricada de superficie convencional. El transformador reduce la tensión de entrada de 10 kV a una tensión de distribución de 400/220 V y luego la suministra a los puntos de carga. Las tecnologías clave de esta subestación prefabricada totalmente subterránea son el rendimiento de sellado del recinto, la resistencia a la corrosión y la resistencia a la presión.
Específicamente:
1. Desde la parte inferior del envolvente hasta el cuerpo, éste deberá permanecer libre de signos de corrosión durante al menos 50 años.
2. El recinto debe resistir la erosión causada por el hormigón y la presión del agua subterránea manteniendo al mismo tiempo una buena integridad estructural.
3. Todos los puntos de sellado, incluidas las aberturas de acceso a los equipos, las entradas y salidas de personal y las entradas de cables, deben resistir la presión de filtración del agua subterránea, sin filtraciones de agua al interior y sin humedad dentro del recinto.
La subestación prefabricada completamente subterránea YBD1-12 cumple con los requisitos básicos anteriores y proporciona principalmente las siguientes tres funciones:
1. Un extremo del recinto está equipado con dos canales de drenaje. Durante el tiempo lluvioso, el agua de lluvia puede ingresar rápidamente al sistema de drenaje a través de los canales de drenaje sin ingresar al interior de la subestación prefabricada.
2. Además de drenar el agua de lluvia, el canal de drenaje también sirve como entrada de aire para el sistema de ventilación de circulación dentro del recinto. El aire ingresa al gabinete a través de la entrada de aire para formar circulación, manteniendo una temperatura y humedad equilibradas dentro del gabinete y reduciendo el aumento de temperatura del transformador.
3. En caso de inundación que se produzca una vez cada 50 o 100 años, cuando el aumento del agua subterránea haga que el sistema de drenaje retroceda y la canaleta de drenaje ya no pueda drenar el agua, el dispositivo de ventilación se apagará automáticamente, aislando el interior y el exterior del recinto. Esto evita que inundaciones afecten los equipos y permite que la subestación prefabricada siga funcionando.

En la actualidad, muchas subestaciones en algunas ciudades están instaladas en sótanos de gran altura. Una vez que se producen inundaciones graves, básicamente quedan sumergidos y la mayor parte del equipo se daña después de que el agua retrocede. Si se utilizan subestaciones prefabricadas totalmente subterráneas como equipos de distribución de energía, se pueden evitar las inundaciones de los equipos. Las subestaciones prefabricadas totalmente subterráneas también tienen las siguientes ventajas:
1. Pueden ahorrar enormemente recursos de tierra, eliminando la necesidad de adquirir tierras y reduciendo la inversión en infraestructura.
2. No hay obstáculos en la superficie, por lo que no afectan el medio ambiente ni la experiencia visual ni el paisaje de las personas.
3. Cuando se instalan en césped o cinturones verdes, se pueden diseñar diversos elementos decorativos y paisajísticos sobre el suelo, como esculturas y rocallas. Cuando existen requisitos para grandes plazas o bordes de carreteras, y donde no se permiten obstáculos sobre el suelo, incluidos conductos de ventilación, se pueden seleccionar subestaciones prefabricadas tipo plaza. Las aberturas de ventilación de este tipo de subestaciones prefabricadas pueden ocultarse completamente bajo el nivel del suelo.
4. El equipo de distribución de energía de la subestación prefabricada totalmente subterránea se instala bajo tierra, lo que proporciona alta seguridad y confiabilidad.
5. No hay impacto de ruido del transformador sobre el suelo.
6. Como el ambiente subterráneo es relativamente frío, el aumento de temperatura durante la operación del transformador es más estable.
7. El espacio interno de la subestación prefabricada totalmente subterránea es relativamente espacioso y el mantenimiento y la operación no interferirán con la superficie del suelo ni causarán ningún daño al entorno circundante.

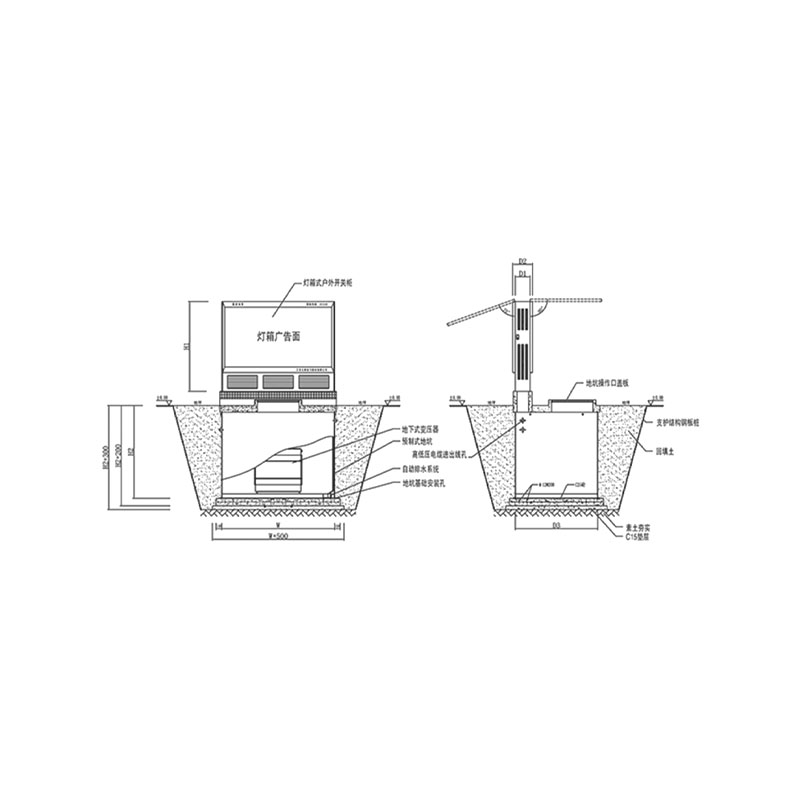

100002 modelo
1 Dimensiones de instalación
2 Interruptor exterior tipo caja de luz
3 Panel publicitario de caja de luz
4 Transformador subterráneo
5 Pozo prefabricado
6 Orificios de entrada/salida de cables de alto y bajo voltaje
7 Sistema de drenaje automático
8 Orificios de montaje de la base del pozo
9 Cubierta del puerto de operación de la barra colectora principal
10 Pernos integrados de acero de soporte
11 Suelo de relleno
12 Suelo llano
13 Suelo llano compactado
14 Cojín de hormigón C15
15 Cubierta del puerto de operación de la barra colectora principal
16 Pernos integrados de acero de soporte
17 Suelo de relleno
18 Suelo llano
19 Suelo llano compactado
20 Cojín de hormigón C15
