Equipo completo de conmutación de media tensión de 12 kV

Inicio / Productos / Equipo completo de conmutación de media tensión de 12 kV / XBSRM-12 Aparamenta en gabinete metálico completamente aislada y completamente sellada
Wenzhou Xubian Electric Co., Ltd.

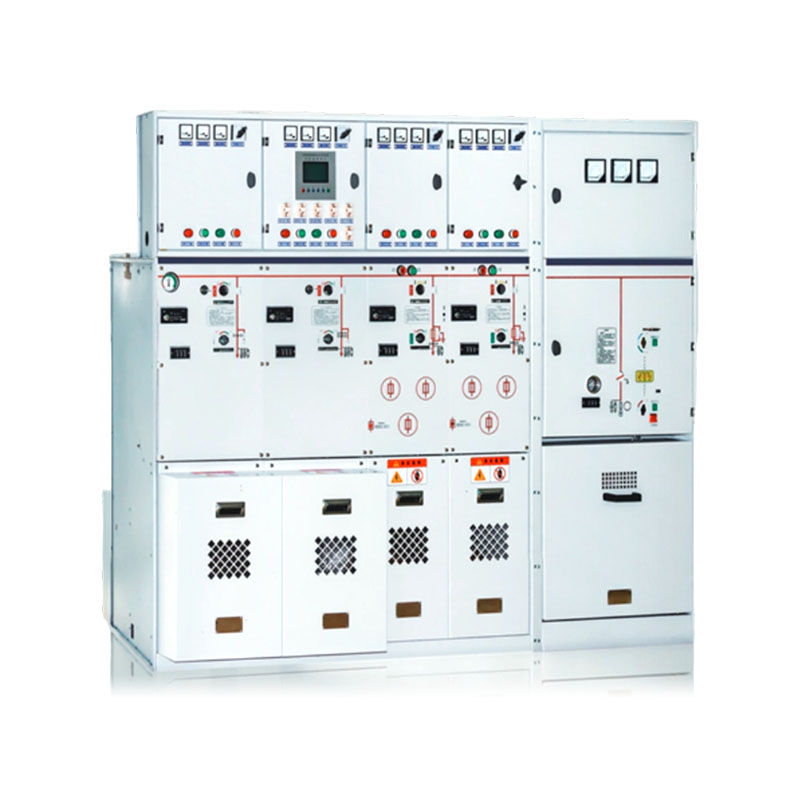

  • XBSRM-12 Aparamenta en gabinete metálico completamente aislada y completamente sellada
  • XBSRM-12 Aparamenta en gabinete metálico completamente aislada y completamente sellada
  • Definición de unidad
  • Indicadores de desempeño
  • Características del producto
  • Principales parámetros técnicos
  • Descripción del diseño
Código de unidad Significado
C Unidad de interruptor de carga estándar de un solo casquillo
F Unidad combinada de interruptor de carga y fusible
V Unidad de disyuntor
D Unidad de entrada de cable (sin interruptor)
Buje del lado de la barra colectora
- Buje superior de barra colectora
SL Unidad acopladora de bus
M Unidad de medición
PT Unidad PT
1K2(4) Unidad de interruptor de carga con conexión de salida de doble casquillo

Presión del gas SF6 Presión absoluta a 20°C: 1,4 bar Condiciones normales de funcionamiento
Tasa de fuga 0,2%/año Temperatura máxima 40°C
Grado de protección IP67 Temperatura mínima -40°C
Espesor del acero inoxidable de la cámara de gas 3,0 milímetros Humedad relativa media máxima ≤95%
Altitud ≤2000m*
barra colectora
Barra colectora interna del interruptor de carga 400 mm² Cu Normas aplicables
Barra colectora de puesta a tierra de aparamenta 150 mm² Cu GB/T11022 GB3906 GB1985
GB16926 GB3804 GB1984
Color GB3309
Panel frontal del interruptor RAL7012 IEC60056 IEC60129 IEC60265
Panel lateral y cubierta del compartimento de cables RAL7035 IEC60298 IEC60420 IEC60694

Seguridad operativa:
A través de las siguientes medidas de seguridad, proporcionamos a los usuarios una protección especial de seguridad:
Interruptor de carga integrado de tres posiciones de trabajo
El disyuntor utiliza un interruptor de carga en lugar de un interruptor de aislamiento, lo que lo hace más seguro y confiable. El diseño completamente cerrado en un lado protege contra contactos accidentales. El enclavamiento mecánico con pantalla eléctrica cumple con los requisitos de cinco pruebas y proporciona indicación del estado de la línea entrante y saliente.
Operación confiable: El diseño completamente cerrado utiliza un tanque de gas soldado con placas de acero inoxidable de 3 mm, con todos los interruptores de 10 kV y barras conductoras selladas dentro del tanque de gas. Los conectores de cable de silicona correspondientes proporcionan conexiones de cable completamente aisladas y cerradas, lo que evita que el mecanismo operativo elástico se vea afectado por el polvo, la humedad, los animales pequeños y otros factores ambientales externos. Los paneles operados manual o eléctricamente utilizan chapa galvanizada con diagramas sinópticos para indicar las posiciones de los interruptores. La superficie está pintada electrostáticamente para mejorar la resistencia a la corrosión y aumentar el rango de presión segura del gas SF6 dentro del recipiente a presión.

Económico:
Sin mantenimiento
Altamente confiable
Vida útil de hasta 20 años

Soluciones flexibles:
Múltiples métodos de entrada, compatibles con entrada de cables frontal, derecha, superior o trasera
Múltiples métodos de combinación, que permiten una combinación flexible de unidades individuales
Barras colectoras aisladas que soportan disposiciones de gabinete de adelante hacia atrás o de izquierda a derecha
Soluciones de diseño flexibles

Amplia aplicación:
Gran capacidad de salida de cable y tamaño reducido, adecuado para diversos requisitos de aplicaciones.

Artículo Unidad Módulo C Módulo F Módulo V Módulo CB
interruptor de carga Aparato combinado Interruptor de vacío Seccionador/Seccionador de Tierra Disyuntor de vacío Seccionador/Seccionador de Tierra
Tensión nominal kV 12 12 12 12 12 12
Frecuencia nominal Hz 50 50 50 50 50 50
Tensión soportada a frecuencia industrial (fase a fase/puerto) kV 42/48 42/48 42/48 42/48 42/48 42/48
Tensión soportada al impulso del rayo kV 75/85 75/85 75/85 75/85 75/85 75/85
Corriente nominal A 630 Nota 630 1250/630
Corriente de ruptura nominal en circuito cerrado A 630
Corriente de rotura de carga nominal del cable A 135/135
Corriente nominal de cierre de cortocircuito (pico) ka 50 80
Corriente nominal máxima soportada ka 50
Corriente nominal soportada de corta duración ka/3s 20
Corriente nominal de corte en cortocircuito ka 31.5 20 25
Corriente de transferencia nominal A 1750
Máx. corriente para el fusible correspondiente A - 125
Resistencia de bucle Ω ≤ 300 ≤ 600
Vida mecánica veces 5000 3000 5000 2000 5000 5000

La celda XBSRM-12, completamente aislada y completamente cerrada en gabinete metálico, se instala en un marco de chapa galvanizada. Las unidades de conmutación están alojadas en un tanque de gas SF6, que está hecho de una placa de acero inoxidable de 3 mm de espesor con propiedades anticorrosión y no magnéticas. El gas SF6 es un "sistema sellado a presión" y puede funcionar durante 20 años en condiciones normales de trabajo. La presión de funcionamiento normal del gas SF6 es de 0,015~0,04 MPa. El tanque de gasolina está equipado con un dispositivo de alivio de presión, que garantiza que el gas se libere por la parte delantera o trasera del tanque cuando se produce una presión excesiva.
